TBM 터널굴착장비 가격 비밀!

TBM 터널굴착장비 가격 비밀!  1000억대 장비 만드는 세계 브랜드 TOP 5

지하철을 타거나 고속도로 터널을 지날 때, 마치 땅속을 뱀처럼 파고 들어가는 이 거대한 구조물들을 보며 '저걸 도대체 어떤 기계가 만들었을까?' 하고 감탄해 본 적 있으시죠? 수백 미터 지하를 뚫고, 단단한 암반을 분쇄하며 정확한 경로를 따라 나아가는 기술의 핵심은 바로 TBM(Tunnel Boring Machine)이라는 터널굴착장비랍니다.

이 장비는 웬만한 중형 빌딩 한 채 가격을 훌쩍 넘길 정도로 천문학적인 가격을 자랑해요. 왜 이렇게 비싼지, 어떤 기술이 숨어 있는지, 그리고 이 장비를 만드는 세계 최고의 브랜드는 어디인지 궁금하시다면, 이 글이 모든 궁금증을 아주 상세하고 세밀하게 해소해 드릴 거예요!

 터널굴착장비 TBM의 가격 비밀: 1000억 원을 호가하는 이유

TBM은 굴착과 동시에 벽면을 지지하는 **세그먼트(Segment)**를 설치하며 터널을 만드는, 마치 '땅속의 공장' 같은 첨단 장비예요. 이 터널굴착장비의 가격은 그 크기와 사양에 따라 다르지만, 대형 도심지 공사용 장비의 경우 수백억 원에서 천억 원대를 호가하는 경우가 많답니다.

1. TBM 가격을 결정하는 3가지 핵심 요소

TBM의 가격이 이렇게 비싼 이유는 단순 제작 비용을 넘어선 첨단 기술 집약체이기 때문이에요.

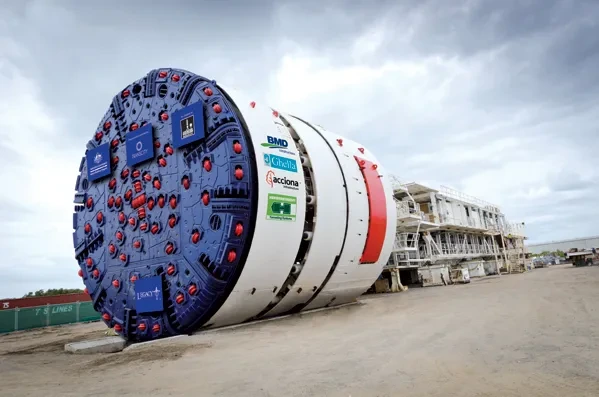

• 커터 헤드(Cutter Head)의 크기와 강성: TBM의 얼굴이자 핵심인 커터 헤드의 지름(직경)이 가격의 가장 큰 변수입니다. 지하철 터널(4~6m)용 장비와 달리, 왕복 4차선 도로 터널(10m 이상)용 장비는 커터 헤드 제작 비용만 수백억 원에 달하며, 단단한 암반을 뚫기 위한 최고급 강철 및 다이아몬드 코팅 기술이 필요합니다.
• 지반 조건에 따른 맞춤 제작: TBM은 범용 장비가 아니라, **굴착할 지반의 조건(토사, 연암, 경암, 복합 지반)**에 따라 설계와 구조가 완전히 달라집니다. 특히 물이 많이 새는 해저 터널용 EPB(Earth Pressure Balance) 쉴드 TBM이나, 단단한 암반용 디스크 커터 TBM 등 맞춤 설계 비용이 상당하답니다.

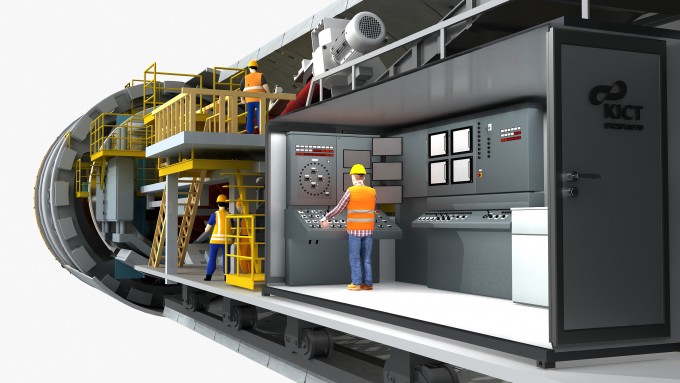

• 첨단 자동화 및 제어 시스템: TBM 내부에는 장비의 위치를 오차 없이 정밀하게 제어하는 레이저 유도 시스템, 실시간으로 지반 압력을 감지하는 센서, 그리고 굴착 잔토를 처리하는 컨베이어 시스템 등 복잡한 자동화 기술이 집약되어 있어 기술 개발 비용이 높습니다.

TBM은 프로젝트가 끝나면 용도에 맞게 개조되거나 폐기되기도 하지만, 장비 자체의 높은 가치 때문에 다음 프로젝트로 이동하여 재활용되는 경우도 많답니다.

2. TBM과 NATM 공법 비용 비교 (터널 공사비)

과거의 터널 공사는 대부분 화약을 이용한 NATM공법을 사용했지만,

도심지나 환경 민감 지역에서는 TBM 공법이 필수가 되고 있어요.

구분	TBM 공법	NATM 공법
초기 장비 가격	매우 높음 (수백억 원)	낮음 (일반 장비 사용)
순수 굴착 속도	매우 빠름 (하루 수십 미터)	느림 (발파 및 환기 시간 필요)
도심지 적용	매우 용이 (진동/소음 적음)	어려움 (발파로 인한 민원 발생)
안전성	높음 (자동 세그먼트 설치)	상대적으로 낮음 (인력 비중 높음)

 TBM은 초기 장비 구매 비용은 비싸지만, 빠른 공기 단축과 도심지 시공의 안전성 및 효율성 덕분에 최종적인 터널 1m당 시공비를 오히려 절감시키는 효과를 가져오기도 한답니다.



세계를 움직이는 터널굴착장비 브랜드 TOP 3

TBM 시장은 오랜 기술 노하우와 자본력이 필요한 분야인 만큼, 소수의 글로벌 대기업들이 시장을 장악하고 있어요. 이 터널굴착장비 브랜드들이 왜 최고인지 그 기술력을 살펴볼게요.

1. 독일의 자존심: 헤렌크네히트 (Herrenknecht AG)

TBM 시장에서 독보적인 세계 1위를 차지하는 기업입니다.

• 특징: 모든 지반 조건에 대응하는 TBM 솔루션을 제공하는 것으로 유명하며, 특히 **초대형 직경(최대 19.25m)**의 TBM 제작 기술력은 타의 추종을 불허합니다. 유럽과 아시아의 대규모 지하철 및 해저 터널 프로젝트에 압도적인 점유율을 보이고 있습니다.
• 주요 성과: 파리 지하철, 알프스 터널 등 세계적인 난공사 터널 프로젝트에 장비를 공급했습니다. TBM 기술의 혁신을 이끌어가는 선두 주자랍니다.

미쓰비시 TBM

2. 일본의 정밀 기술: 미쓰비시/히타치

일본 기업들은 특히 쉴드 TBM 분야에서 강점을 보이며, 정밀 시공 기술력이 뛰어납니다.

• 특징: 특히 지반이 불안정하거나 수압이 높은 복합 지반 및 해저 터널 공사에 강점을 가지는 TBM을 전문적으로 제작합니다. 이들의 장비는 미세 조정 능력이 뛰어나 도심지 지하철 건설처럼 정밀성이 요구되는 프로젝트에 적합합니다.
• 주요 성과: 일본 내 주요 지하철 및 수도권 광역 철도망 건설에 활발하게 참여하며 안정성을 입증했습니다.

3. 북미의 강자: 라바토 (Lovato) & 로비치 (Robbins)

북미 지역과 전 세계의 경암(硬岩) 굴착 분야에서 두각을 나타냈던 기업들입니다.

• 특징: 특히 경암용 TBM(Hard Rock TBM) 기술이 발달하여, 단단한 산악 지형을 뚫는 데 특화된 장비를 공급합니다. 강력한 토크와 내구성이 특징이랍니다.
• 주요 성과: 전 세계의 광산 및 수력 발전용 터널 등 까다로운 암반 굴착 프로젝트에 사용되어왔습니다.

 터널굴착장비의 유지보수 및 운영 비용

TBM은 초기 구매 가격뿐만 아니라 운영 및 유지보수 비용 또한 천문학적이에요.

1. 핵심 부품 교체 비용

TBM의 커터 헤드에 부착된 수많은 디스크 커터는 암반을 뚫으며 빠르게 마모됩니다.

• 디스크 커터 교체: 단단한 암반 굴착 시, 이 디스크 커터는 수백 시간마다 교체해야 하는데, 이 부품 하나하나의 가격이 매우 비싸답니다. 유지보수 비용의 큰 부분을 차지하죠.
• 세그먼트 제작: 터널 벽체를 구성하는 **세그먼트(콘크리트 구조물)**를 현장에서 제작하는 비용 또한 만만치 않으며, 이는 터널 1m당 시공비의 핵심을 이룹니다.

2. 고도의 전문 인력 비용

TBM을 운전하고 유지 보수하는 것은 고도의 전문성을 필요로 합니다.

• 숙련된 오퍼레이터: TBM은 복잡한 시스템을 가지고 있어, 장비를 조작하고 지반 상태에 맞춰 설정을 변경하는 숙련된 오퍼레이터의 인건비가 높습니다.
• 현장 엔지니어: 장비 이상 시 신속하게 대처하고 수리할 수 있는 토목 및 기계 전문 엔지니어가 필수적으로 투입되어야 합니다.



Q&A

Q1. TBM이 터널을 뚫는 속도는 얼마나 빠른가요?

A: 터널을 뚫는 속도는 지반의 경도와 TBM의 크기에 따라 천차만별이랍니다. 하지만 단단한 암반이 아닌 일반 지반에서는 하루에 수십 미터씩 굴착할 수 있어요. 기존의 NATM 공법이 하루에 몇 미터 뚫는 것을 생각하면 정말 혁신적인 속도죠!



Q2. TBM은 한 번 사용하고 버리는 소모품인가요? 너무 비싼데...

A: 너무 비싸서 소모품이라고 하기엔 아깝죠! TBM은 기본적으로 반영구적인 장비예요. 한 프로젝트가 끝나면 다시 분해해서 커터 헤드나 쉴드 부분만 해당 프로젝트의 지름과 지반 조건에 맞게 개조하여 다른 터널 공사에 재투입된답니다.



Q3. TBM 굴착 시 나오는 흙이나 돌(잔토)은 어떻게 처리하나요?

A: TBM이 굴착한 흙이나 돌은 장비 내부에 설치된 벨트 컨베이어 시스템을 통해 터널 입구 밖으로 계속 운반된답니다. 이 잔토들은 환경 기준에 맞춰 분류된 후, 다른 건설 현장의 성토재(흙 쌓기 재료) 등으로 재활용되는 경우가 많아요.



Q4. TBM은 물속에 있는 해저 터널도 뚫을 수 있나요?

A: 네, 물론이죠! 해저 터널이나 강 밑을 뚫을 때는 EPB(Earth Pressure Balance) 쉴드 TBM과 같은 특수 TBM을 사용해요. 이 장비들은 굴착면에 압력을 가해 물이나 흙이 터널 안으로 쏟아져 들어오는 것을 막으면서 안정적으로 전진하는 기술을 가지고 있답니다.



Q5. TBM 장비를 만드는 한국 브랜드도 있나요?

A: 과거에는 주로 해외 터널굴착장비 브랜드에 의존했지만, 최근에는 국내 대형 건설사나 중공업 회사들이 자체적으로 TBM 기술 개발에 박차를 가하고 있어요. 아직 글로벌 시장 점유율은 낮지만, 국산 기술의 자립도를 높이기 위한 노력이 활발하게 진행되고 있답니다.
